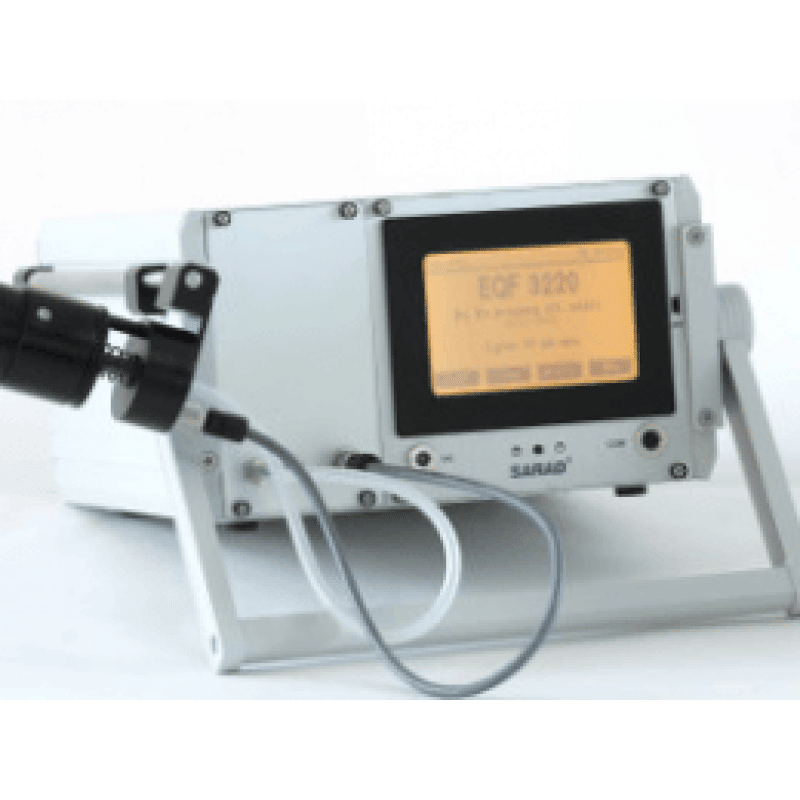

Монітор радону/торону EQF 3220

EQF 3220 — коли “радон у Бк/м³” недостатньо

EQF 3220 — це портативна науково-прикладна станція від SARAD для одночасного вимірювання радону (²²²Rn) і торону (²²⁰Rn) у повітрі та їхніх дочірніх продуктів розпаду з прив’язкою до розміру аерозольних частинок. Якщо вам потрібно не просто “скільки радону”, а яку дозу реально дасть повітря (через EEC/PAEC та фактор рівноваги), — це саме той клас приладів.

Що він вимірює: гази, “дочки” та рівновага

Газові компоненти: радон і торон вимірюються у власній радоновій камері з напівпровідниковими Si-детекторами. Для радону доступні два режими обчислення: Fast (швидша реакція, без внеску ²¹⁴Po) та Slow (вища чутливість, з урахуванням ²¹⁴Po).

Дочірні продукти: EQF 3220 рахує EEC (рівноважну еквівалентну концентрацію) та PAEC (потенційну альфа-енергетичну концентрацію) окремо для радону й торону та окремо для різних фракцій аерозолю. Це критично для коректного оцінювання експозиції на робочих місцях, у шахтах, підземних спорудах, на об’єктах із NORM тощо.

“Фішка” EQF 3220: розмірна селекція (free / cluster / attached)

Більшість приладів або міряють газ, або “змішують усе” по дочірніх продуктах. EQF 3220 йде далі: він розрізняє, на чому саме сидять дочірні нукліди:

• Free (вільна фракція) — частинки до приблизно 5 нм
• Cluster — нанофракція (орієнтовно ~20…100 нм, з реальним осадженням у “кілька нм” зоні), характерна, зокрема, для повітря при процесах горіння
• Attached (приєднана) — частинки понад 100 нм

У знімній вимірювальній головці використані екран-сітка (screen) та фільтр, а також геометрія тракту (відстані до детектора), що дозволяє відокремлювати внесок осадження на сітці та на стінках тубуса — і так оцінювати кластерну складову. Результат: ви бачите не лише “скільки EEC”, а й яка саме фракція формує ризик.

Повна альфа-спектрометрія: не магія, а контроль якості

Прилад зберігає повний альфа-спектр для кожного інтервалу вимірювання. Це означає:

• можна перевіряти коректність розділення піків, а не “вірити цифрі на екрані”
• зручніше робити аудит/звітність і повторний аналіз даних
• знижується ризик довгострокових перекосів через забруднення (зокрема згадується виключення проблем довготривалої контамінації ²¹⁰Pb завдяки повній спектрометрії)

Пробовідбір і практична робота “в полі”

Всередині — процесорно-керована роторно-пластинчата (rotary vane) помпа з номінальним потоком 1,65 л/хв для головки дочірніх продуктів. Важливий момент: для коректної селекції free/attached параметри потоку мають бути стабільними — тому тут все зроблено “як у лабораторії”, але в переносному форматі.

Головка дочірніх продуктів телескопічна та знімна і може виноситись у потрібну точку простору; кабель і шланг за потреби подовжуються до 5 м. Це дуже зручно, коли сам прилад має стояти “в безпечному/сухому”, а відбір — там, де реально дихає людина або проходить потік повітря.

Інтерфейси, пам’ять, цикли вимірювання

EQF 3220 задуманий як автономний реєстратор: SD-карта 2 ГБ, сенсорний екран 6 × 9 см, інтервали від 1 секунди до кількох тижнів, до 16 програм (циклів) із до 32 кроків у кожній. Підключення — USB та RS-232, а також можливі опції віддаленого зв’язку (зокрема LTE-модем).

Для роботи з даними та керування використовуються пакети SARAD: dVISION (контроль/візуалізація/менеджмент даних), dCONFIG (конфігурація та цикли), dLIBRARY (бібліотека нуклідів для опційного гамма-зонда).

Автономність і датчики середовища

Живлення — від 12 В NiMH акумулятора з заявленою тривалістю роботи >100 год безперервно, або від мережевого адаптера 100–240 В, 50/60 Гц. Стандартно всередині є датчики температури, відносної вологості, барометричного тиску та витрати/потоку — корисно і для контролю умов, і для технічної діагностики.

Обслуговування: фільтри, індикатори, захист помпи

Фільтр у головці — витратний матеріал. З хороших новин: заміна зроблена без інструментів, а система контролює стан (зокрема за перепадом/обмеженням потоку) і подає попередження. З практичних: для гарантії герметичності та спектрометричної роздільної здатності варто використовувати специфіковані виробником фільтри.

Опції, якщо хочеться “ще трошки радіації”

Прилад може розширюватися: NaI(Tl) гамма-зонд (дозова потужність і спектрометрія), GPS з експортом у *.kml, додаткові модулі для газоаналізу (CO/CO₂/CH₄ тощо), процесних/метео-сенсорів, а також внутрішні аналогові/лічильні входи та керуючі виходи для інтеграції в системи моніторингу.

Якщо вам потрібні “сухі цифри” від виробника — ось офіційний datasheet EQF 3220.
